XL-1型箱式高溫電阻爐 |
||||
 |
 |
|||

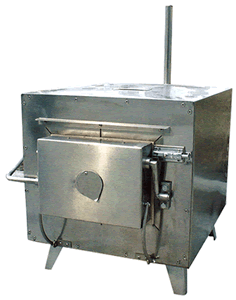

| 普通型馬弗爐（XL-1型） | 不銹鋼型馬弗爐（XL-2型） | |||
|
XL-1型箱式高溫爐，俗稱馬弗爐，是一種常用的工業高溫爐，可供煤炭、電力、化工、建材、冶金、科研等部門以及大專院校的試驗室做燒結、加熱和熱處理之用，特別適用于煤質分析試驗，在煤的灰分、揮發分的測定以及煤灰成份的分析、制備和測定灰熔點、灰粘度的試樣等作業中。 箱形高溫爐采用活動爐芯裝配，即爐芯可以從爐后擋板處抽出，不動保溫層既可更換電爐絲。爐后裝有可控制煙囪防止爐膛內污染，保證試樣的準確性。符合國標（GB/T 212）的標準要求。爐門采用重錘翻門機構，關開方便可靠。爐門正中設有觀察孔，不需打開爐門即可隨時觀察爐膛內部情怳。爐門開啟后，在爐口下方形成一平臺，便于樣品的取放。 爐體選用保溫磚作保溫材料，強度高，保溫性能好，維修方便。 爐體后部設有能夠隨意關開的可控煙囪，可根據使用要求進行調節。 XL-1型箱式高溫爐技術參數：最高爐溫：1000℃ 額定爐溫：950℃ 爐膛尺寸（深×寬×高） mm：325×200×125 爐膛材質：碳化硅 外形尺寸：574×450×484 （長×寬×高）mm 熱電偶分度號：K 功率：4KW 電壓：AC200V±10 重量：70kg XL-1型箱式高溫爐使用說明:安裝及接線: 1.去掉爐體后上方的煙囪管卡子，將煙囪管短直角插入爐體后部相應孔中，并緊貼后檔板，然后裝上此前去掉的煙囪管卡子，擰緊螺釘，將煙囪固定好。 2.爐體后部有電源接線柱，去掉接線柱罩殼，接好電源導線，然后將罩殼重新安好。電源導線另一端接入與之相配的溫度控制儀的輸出接線柱。同時，將接地線良好連接在爐體外殼上。

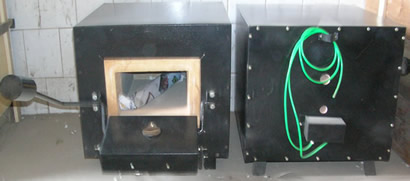

XL-1型箱式高溫爐外觀示意圖 3.接線柱罩殼上面小孔為熱電偶插孔，將與所用溫度控制儀相配的熱電偶插入小孔，使電偶工作端處于爐膛中部位置，距箱式高溫爐爐膛底面約20～30MM。 馬弗爐的的結構： 常用的高溫電阻爐功率為4kw，系由2根電阻各為24Ω的電阻絲并聯加熱。并聯后中阻為12Ω供電電源為220V,因而加熱電流為220/12=18.3A，其功率為220×18.3=4kW。 箱式高溫爐使用注意事項: 具體問題請參考：馬弗爐注意事項與維護修理 箱式高溫爐電氣接線圖:

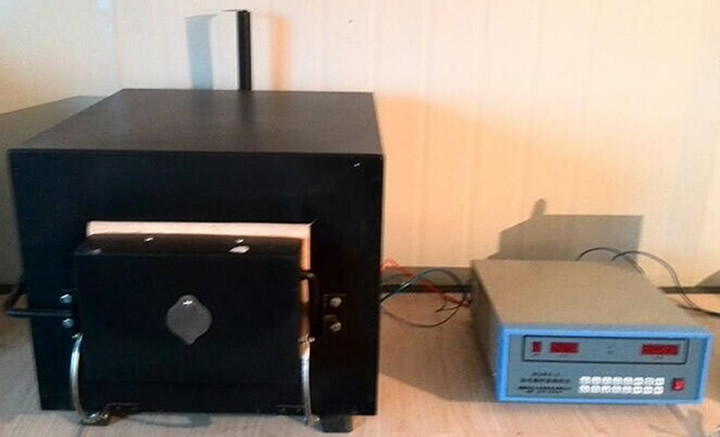

附錄：XL-1型箱式高溫爐可選配套控制器簡介(一)SWK-B型數顯溫度控制器 用于配合箱式高溫爐、定硫爐及其它電加熱設備，實現對爐內溫度的自動控制，以適應不同的試驗項目對升溫速度和溫度的不同要求。其主要特點有： 1.溫度設定與測量采用數字顯示，直觀準確。 5.主要參數如下： 1.輸入電壓：220V±10%,50HZ 具體產品介紹請參考：SWK-B型可控硅數顯溫度控制器 （二） WSWK-5型微電腦時溫程控儀 該溫控儀是一種對時間和溫度進行自動控制的智能化儀器。主要用于配合箱式高溫爐進行煤質分析實驗，可完成快灰、慢灰、羅加指數、粘結指數、揮發份（分850℃和900℃兩種程序）、自選等加熱過程的程序控制。 特點 1.各試驗程序均依據國家標準規定的試驗方法及流程進行編制。 技術指標 1.溫度范圍：室溫～1200℃，分辨率1℃ 具體產品介紹請參考：WSWK-5微電腦時溫程控儀
