HR-3型自動微機灰熔點測定儀

應用范圍：

微機灰熔點測定儀適用于測定煤和焦炭的灰熔融特性。利用微機對灰熔融性測定過程進行自動控制,選用較高分辨率USB工業攝像機，灰堆圖像直接在微機上顯示，錄制全部實驗圖像，選擇原型后，電腦自動調節圖像亮度，讓圖像始終保持清晰自然。可人工識別7個和自動識別3個試樣，并自動判斷抓取變形溫度，軟化溫度，半球溫度，流動溫度，同時抓取該溫度對應的實時圖像，并可將灰錐結果圖像及相應溫度值打印，實驗過程的圖像及溫度存入磁盤,亦可隨時調出,以便于檢驗和分析。灰熔點測定儀廣泛應用在電力、煤炭、水泥、冶金等行業化驗室。

主要技術指標：

1.高溫爐: 臥式爐
2.加熱元件：硅碳管
3.加熱電源： 220V±10% 50HZ
4.加熱電流: 小于30A
5.測溫范圍：室溫~1600 ℃，分辨率 1 ℃
6.溫度采集元件：鉑銠-鉑熱電偶
7.溫度顯示精度：≤0.2%(FS)
8.升溫控制方式：自動調節控制
9.報警提示：900℃以后每隔十分鐘報警一次，提醒觀察灰錐形狀。
10.升溫速度：900℃前15-20℃/min;900～1500℃時 5±1℃/min
說明：由于高溫爐的熱慣性較大，為保證900℃后升溫速度滿足5±1℃/分鐘的要求，從(890℃-900℃)這個階段溫升速度為(15～5)±1℃/分鐘。
灰錐觀察方式：攝像機自動攝取，計算機系統顯示。
本儀器符合國家標準《煤灰熔融性的測定方法》所提示四點技術要求：
1、高溫恒溫帶長約30mm。
2、能準確地控制升溫速度（900℃以后為5℃±1℃/min），并在三小時候內加熱到1500℃ 。
3、可用封碳法來控制爐內氣氛為弱還原性，用空氣于爐內自由流通的方法來控制為氧化性氣氛。做弱還原性氣氛用氣密剛玉管：與爐膛中央放置石墨 5-6g。用氣疏剛玉管：與爐膛中央放置石墨15-20g，石墨兩側放置無煙煤30-40g。它們的粒度、數量和放置部位視具體情況而定。
4、900℃以后爐內試樣即清晰可見。

11.可人工識別7個和自動識別3個試樣，并自動判斷抓取變形溫度，軟化溫度，半球溫度，流動溫度，同時抓取該溫度對應的實時圖像，并可將灰錐結果圖像及相應溫度值儲存打印。
12..可以設定相機開啟和關閉拍照的溫度段，通過設置，900度前的溫度也可以拍照并保存，回放。
13.外形尺寸： 900mm×380mm×470mm（長×寬×高）
14.整機重量： 45kg

主要特點：

1.微機自動控制溫升,溫升特性符合國標GB219-2008；
2.采用較高清晰USB攝像頭,灰錐圖象清晰,直觀灰錐圖像顯示在微機顯示器圖像采集區域；
3.系統具有對試驗結果存儲和調用功能；
4.可選擇打印灰熔點圖像及溫度值；
5.采用RS232通用串口通訊,系統運行于WINDOWS操作系統。
6,自動判斷特征熔融溫度：變形溫度（ DT ）、軟化溫度（ ST ）、半球溫度（ HT ）和流動溫度（ FT ）四個特征溫度，并可存儲；亦可將存入計算機的灰錐圖形隨時調出，以便于進一步檢驗分析。
7.實時顯示灰錐圖像變化過程，存盤，讀取自如；

安裝說明：

1. 儀器結構：

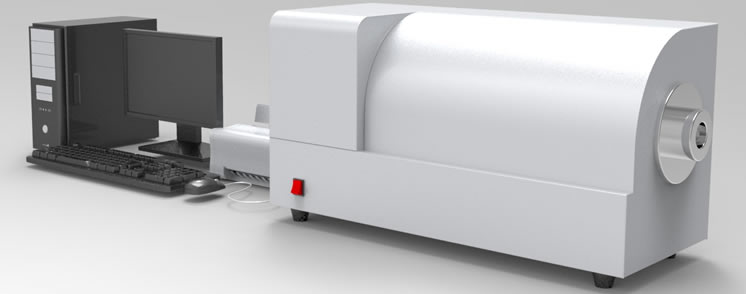

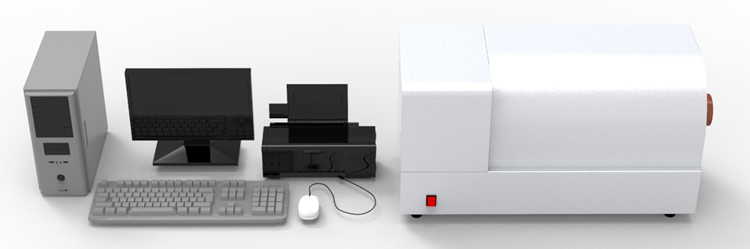

微機灰熔點測定儀由計算機、爐體及控制箱組成。控制箱裝有攝像機及控溫元件。高溫爐為臥式爐，加熱元件為硅碳管。

2.爐體安裝：

1 、將爐體放置水平，將硅碳管小心地插入剛玉外套管內，再將剛玉內套管插入硅碳管內，并在硅碳管和剛玉外管之間的兩頭墊上專制墊片。
2 、在硅碳管?chē)婁X部位裝上電極卡，接上導線，注意卡子不要和爐體的金屬外殼接觸，以免短路。
3 、調節攝像頭位置，使攝像頭對準高溫爐的觀測孔。
4 、安裝高溫爐的硅碳管和內套管。將熱電偶從爐體圓孔插入高溫爐內套管中恒溫區內（一般在正中央），調節熱電偶端使其位于內套管上部。然后接上熱電偶連接線，請注意極性要正確。
5 、用隨機配備的 USB 視頻電纜線、控制插頭與計算機上的對應插頭連接起來。
6 、用電纜線將電源接在機殼后面的電源接線柱上。

3、軟件安裝：

系統軟件需要在 WINDOWS 以上版本安裝。

1、打開計算機，進入 WINDOWS 操作系統。
2、將隨機配備光盤插入光驅。
3、用鼠標雙擊光驅圖標，屏幕將顯示光盤上的內容。
4、首先找到灰熔點安裝程序，然后用鼠標雙擊運行安裝，再安裝USB攝像頭驅動，安裝完畢后重新啟動計算機，灰熔點程序才可使用。

微機灰熔點測定儀實驗圖像

1、開始及停止測試
單擊“開始”鍵，系統將開始升溫，升溫過程由計算機自動控制，圖像自動存入文件中。當溫度大于1500℃時系統將自動結束測試。如果您需要在測試過程中停止測試，可用鼠標單擊“停止”鍵停止測試。
2、當您操作或圖像不清晰時，可通過相機設置功能調整圖像的清晰度位置等
a：打開控制箱，在爐溫800℃時觀察計算機上的圖像，調整攝像的光圈，使圖像亮度可辨，調節焦距使圖像清晰無虛影。
b：用鼠標單擊“相機”鍵，通過圖像中的方向鍵調整鏡頭中灰錐，使試樣處在合適位置。

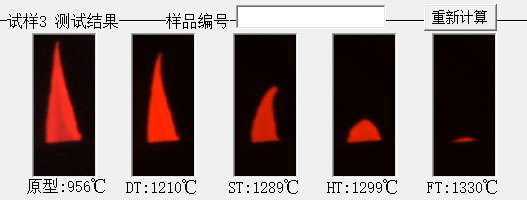

3、特征溫度的觀察
在900℃后會(huì )出現對話框，通知你調整光圈，選擇原型，原型一經確定，在后面的試驗中就不能再修改了，后面特征溫度會(huì )依據原型進行對比自動判斷。
當您挑出合適的圖像后，可單擊相應的結果圖像框，即將圖像存入結果。
如果要取消結果圖像可用鼠標雙擊圖像結果。通過單擊“試樣1”、 “試樣2”、 “試樣3”鍵可在試樣的結果中挑選。

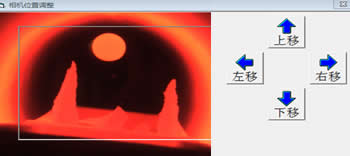

通過相機設置功能調整圖像位置		特征溫度的觀察

4、圖像的存取操作

讀盤和存盤在操作上是一樣的。按“存盤”或“讀盤”鍵后屏幕顯示選單：點擊“存盤”或“讀盤”鍵后，選擇合適的目錄，點擊“打開”或“存入”鍵，即可將計算機內存儲的測試結果讀出或將測試結果存入計算機。

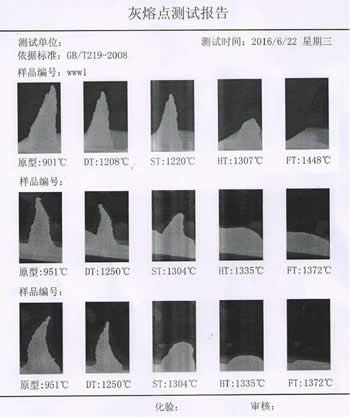

5.灰熔點測試報告打印

點擊“打印” 按鈕，即可打印出當前三個試樣及測試單位、樣品編號、時間、化驗員等信息。

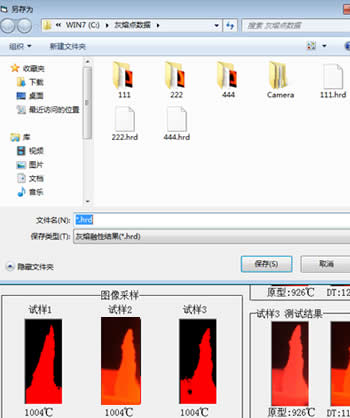

灰熔點測試報告打印		圖像的存取操作

使用說明：

1、試樣放置于灰錐托板上。
2、灰錐托板放置于剛玉舟槽中。用送樣桿輕輕推動剛玉舟，使其處于爐體中間。
3、雙擊電腦中“灰熔點測定儀”程序，點擊“開始”鍵，即可升溫實驗。

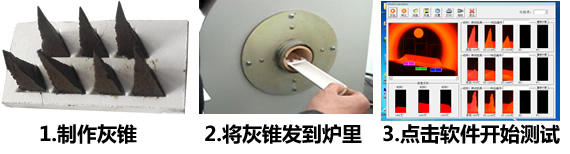

微機灰熔點測定儀實驗步驟

三個步驟做完實驗，簡單省事，實驗結果一目了然。

注意事項：

1.灰熔融性控制箱的電源應在開始實驗時再打開，做完實驗后應及時關閉，以免對爐體加熱元件造成損壞。
2.計算機的顯示最低分辨率為800×600。
3.計算機禁止使用屏幕保護程序。
4.計算機的顯示器電源管理應關閉。
5.儀器須有良好接地。
6.在安裝或拆卸爐子時應小心，勿損傷硅碳管，勿使爐體受強烈振動。
7.使用電流勿超過30A。
8.儀器應放在干燥、通風的地方，不能在爐內處理水分較高的物質。
9.爐內嚴禁通入氣，在用無煙煤控制氣體成分時勿用硫分高者。
10.在硅碳管和剛玉舟、外套管之間應留適當的空隙，使硅碳管周?chē)３稚倭康目諝猓乐咕植窟^(guò)熱。
11.儀器背面有裸露高壓線，請勿觸摸。移動儀器時，須先切斷電源。
12.計算機九針串行口上插上串行口隔離器。

安裝調試需要的條件:

實驗臺2米，有220V單相30A空氣開關；
自備電腦配置基本要求：內存2G以上，一個有九針接口（RS232串口通信接口）；

HR-3型微機灰熔點測定儀裝箱配置清單：

聯想商務電腦	1臺	打印機	1臺	灰熔點主機	1臺
攝像頭	1個	鉑銠-鉑熱電偶	1個	硅碳管	1個
剛玉舟	2個	托板	20個	灰錐模	1套
剛玉內管	1根	硅碳管連接線	2個	糊精	1瓶
活性炭	1瓶	無煙煤	若干	視頻線	1根
通信電纜	1根	送樣桿	1把	電源線	1根
